多米诺A320i喷码机用户端口设置方法

DOMINO多米诺源于英国，自进入中国市场以来，以过硬的产品质量，完善的售后服务和优惠的喷码机价格赢得了广大的市场。作为全球标识解决方案的领导者， 多米诺2011年首创“i-Tech”智能技术平台，开创新一代智能化标识技术，针对生产企业的不同生产线和标识要求提供从单个产品到堆垛的各类包装等级的全面标识解决方案。

多米诺喷码机A320i用户端口设置步骤如下：

用户端口

注意： 这需要安装可选的用户接口可选套件（包括RS232）EAS002846SP。

       通过外部设备可以控制多米诺喷码机A320i的多种功能（信息选择、颠倒或翻转、序列号控制以及自定义移位寄存器复位等）。这些可以使用用户端口来执行。

多米诺喷码机A320i外部信息选择

注意：  确保在喷码机中创建并保存了外部选择所需的信息。

喷码机为每条信息分配位置号，从位置1开始。因此，创建的第一条信息将保存在位置1中，第二条保存在位置2中，依次类推。用户端口将通过SK2从这些位置号中选择相应的信息。SK2是一种37针插头。选择信息时可以使用其中8个引脚，选择1到255条信息（对应于位置1到255）。

注意：   因为外部信息颠倒/翻转等其他功能也可能使用SK2，这将减少可用的引脚数，从而减少可以选择的信息条数。

当创建所需信息并保存到正确的位置号之后，这需要使这些信息“在线”。

要使所有信息在线，意味着全部可供打印和外部选择，请进入“信息    存储区”，然后选择信息存储区管理＞用户端口＞使信息上线。当查看信息存储区的内容时，会发现所有信息的旁边现在都有勾号标记。

现在可以使用外部设备来选择信息，方法是使用SK2的引脚1到8作为二进制参考编码，连接到引脚13（GND）来选择位置1到255。

操作

更改位置号

要更改指定给信息的位置号，请进入“信息存储区”，然后选择“信息存储区管理＞用户端口＞改变位置”。

外部信息颠倒/翻转

信息颠倒、翻转以及“自定义移位寄存器”（CSR）数据也可以在外部通过使用SK2引脚1到8中的任何引脚来控制。

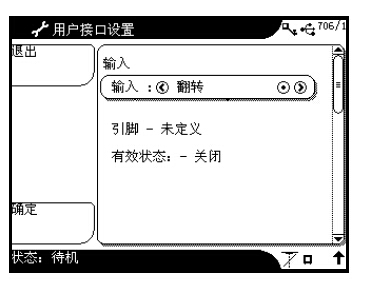

在“用户端口”设置屏幕上，选择“输入”选项为“翻转”、“颠倒”或“CSR数据”。接着选择SK2上将要接收信号的引脚（引脚1到8），然后选择“有效状态”（以下示列为关闭状态，表示未设置“翻转”的外部控制）。

注意： （1） 如果在使用外部信息选择的同时，还使用了外部信息颠倒、翻转和/或CSR数据，则可选择的信息数量将减少，原因是可用引脚数量减少。此时，请相应地选择用于外部信息选择的引脚范围，例如，将引脚8用于外部信息颠倒，引脚1-7用于信息选择。

        （2）外部翻转/颠倒与内部翻转/颠倒一起使用。
